一、典型心电图

心电图由一系列不相同的“波组”构成。一个典型的心电图包括下述各波及波段（图14-1-1）

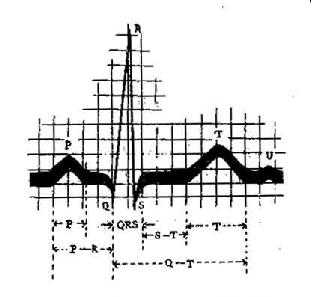

图14-1-1心电图各波和波段示意图

P波（P wave）：反映左右心房的电激动过程电位和时间的变化。

P-R间期（P-r interval）：代表心房开始除极至心室开始除极的时间。

P-R段（P-R segment）：代表心房激动通过房室交界区下传至心室的时间。

QRS波群（QRS Complex）：反映左右心室除极过程电位和时间的变化，典型的QRS波 群包括三个相连的波。第一个向下的波为“Q”波；继之向上的波为“R”波；继R波之后的向下波为“S”波。

S-T段（S-T segment）：从QRS波群终点到T波起点的线段，反映心室早期复极过程电位和时间的变化。

T波（T wave）反映晚期心室复极过程电位的变化。

U波（U wave）：代表心肌活动的“激后电位”（after potential）.

Q－T 间期（Q-t interval）：从QRS波群起点到T波终点的时间；反映心室除极和复极的总时间。
